Высоковольтный диод с быстрым восстановлением 20–50 мА

Особенность:

● Малый размер, низкая VF.

● Высокая надежность, высокий Tj

● Высокая устойчивость к скачкам напряжения, быстрый Trr

Приложение:

Источники питания рентгеновских-лучей, источники питания лазеров, схемы умножителей напряжения, источники питания микроволновых передатчиков и т. д.

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

ВФM

ИР1

Трр

φbody*L, φlead

[IFM=10мА]

[ВРM=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

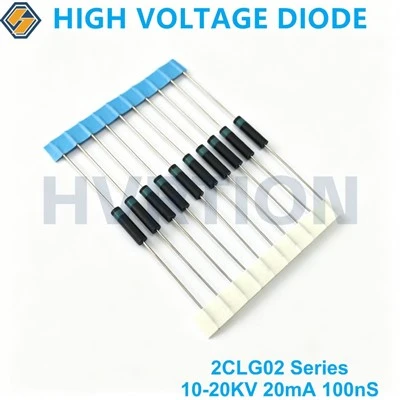

2CLG0210

10

20

2

120

-40~+120

24

2

0.1

Φ3*12/Φ0.6

2CLG0212

12

20

2

120

-40~+120

28

2

0.1

Φ3*12/Φ0.6

2CLG0214

14

20

2

120

-40~+120

32

2

0.1

Φ3*12/Φ0.6

2CLG0216

16

20

2

120

-40~+120

36

2

0.1

Φ3*12/Φ0.6

2CLG0218

18

20

2

120

-40~+120

40

2

0.1

Φ3*12/Φ0.6

2CLG0220

20

20

2

120

-40~+120

45

2

0.1

Φ3*12/Φ0.6

2CLG0320

20

30

2

120

-40~+120

45

2

0.1

Φ3*12/Φ0.6

2CLG0520

20

50

5

120

-40~+120

45

2

0.1

Φ3*12/Φ0.6

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

В.Ф.M

ИР1

Трр

φbody*L, φlead

[IFM=10мА]

[ВРM=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

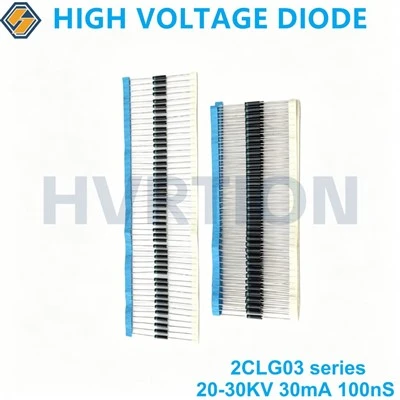

2CLG0320

20

30

3

120

-40~+120

41

2

0.1

Φ3*12/Φ0.6

2CLG0325

25

30

3

120

-40~+120

43

2

0.1

Φ3*12/Φ0.6

2CLG0330

30

30

3

120

-40~+120

45

2

0.1

Φ3*12/Φ0.6

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

ВФM

ИР1

Трр

φbody*L, φlead

[IFM=10мА]

[ВРM=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

РТ0308

8

30

2

120

-40~+120

25

5

0.1

φ3*8/φ0.6

РТ0310

10

30

2

120

-40~+120

14

5

0.1

Φ3*12/Φ0.6

РТ0315

15

30

2

120

-40~+120

26

5

0.1

Φ3*12/Φ0.6

РТ0318

18

30

2

120

-40~+120

40

5

0.1

Φ3*12/Φ0.6

РТ0320

20

30

2

120

-40~+120

40

5

0.1

Φ3*12/Φ0.6

РТ0325С

25

30

2

120

-40~+120

58

5

0.1

Φ3*12/Φ0.6

РТ0325

25

30

2

120

-40~+120

58

5

0.1

φ4.2*15/φ0.8

РТ0330

30

30

5

120

-40~+120

59

5

0.1

Φ3*12/Φ0.6

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

VФМ

ИР1

Трр

φbody*L, φlead

[ЕСЛИ=ЕСЛИ(АВ)]

[ВР=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

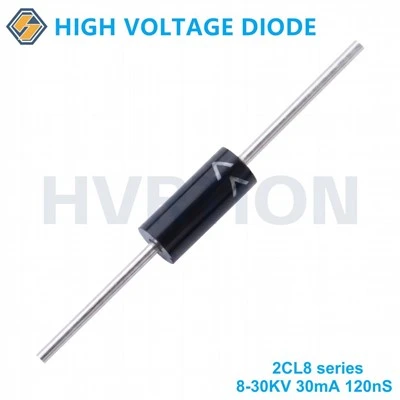

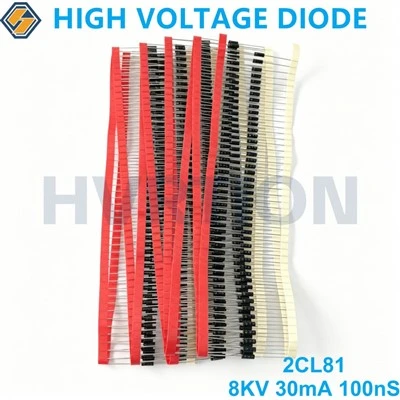

2CL81

8

30

3

120

-40~+120

20

2

0.1

Φ3*8/Φ0.6

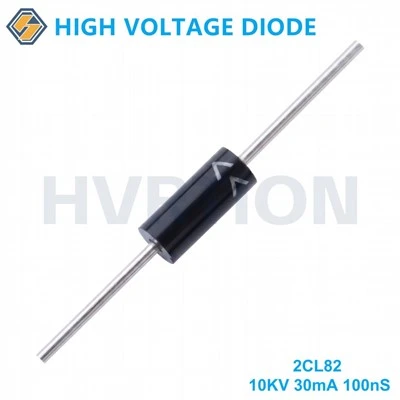

2CL82

10

30

3

120

-40~+120

25

2

0.1

Φ3*8/Φ0.6

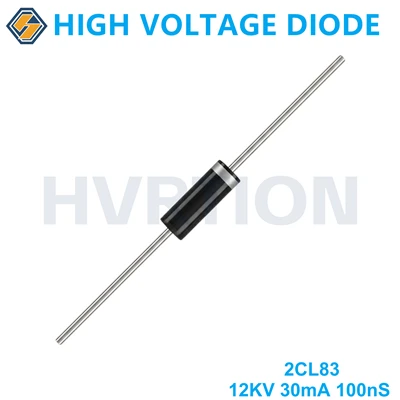

2CL83

12

30

3

120

-40~+120

28

2

0.1

Φ3*10/Φ0.6

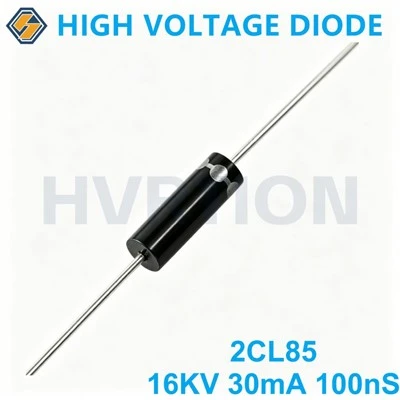

2CL85

16

30

3

120

-40~+120

36

2

0.1

Φ3*12/Φ0.6

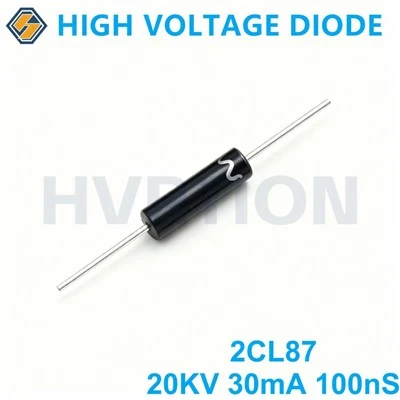

2CL87

20

30

3

120

-40~+120

40

2

0.1

Φ3*12/Φ0.6

2CL89

30

30

3

120

-40~+120

46

2

0.1

Φ4.5*15/Φ1.0

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

ВФ

ИР1

Трр

φbody*L, φlead

[ЕСЛИ=ЕСЛИ(АВ)]

[ВР=ВРРМ]

КВ

мА

A

степень

степень

V

μA

μS

мм

РТ0508С

8

50

3

150

-40~+150

20

2

0.1

Φ3*8/Φ0.6

2CL510R

10

50

5

120

-40~+120

30

5

0.1

Φ3*8/Φ0.6

2CL512R

12

50

5

120

-40~+120

30

5

0.15

Φ3*8/Φ0.6

РТ0515

15

50

3

150

-40~+150

32

2

0.1

Φ4.2*15/Φ0.8

2CL516

16

50

5

120

-40~+120

40

2

0.1

Φ3*12/Φ0.6

РТ0518

18

50

3

150

-40~+150

40

2

0.1

Φ3*12/Φ0.6

2CLG0520

20

50

3

150

-40~+150

45

2

0.1

Φ3*12/Φ0.6

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

VФМ

ИР1

Трр

φbody*L, φlead

[ЕСЛИ=ЕСЛИ(АВ)]

[ВР=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

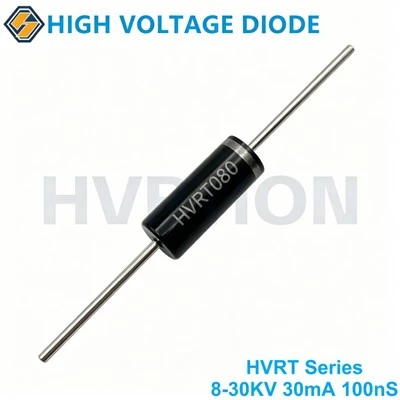

ХВРТ080

8

30

1

150

-40~+150

15

2

0.08

Φ3*8/Φ0.6

ХВРТ100

10

30

1

150

-40~+150

17

2

0.08

Φ3*10/Φ0.6

ХВРТ120

12

30

1

150

-40~+150

25

2

0.08

Φ3*10/Φ0.6

ХВРТ150

15

30

1

150

-40~+150

33

2

0.08

Φ3*10/Φ0.6

HVRT200

20

30

1

150

-40~+150

42

2

0.08

Φ3*12/Φ0.6

ХВРТ250

25

30

1

150

-40~+150

54

2

0.08

Φ3*12/Φ0.6

ХВРТ300

30

30

1

150

-40~+150

60

2

0.08

Φ3*12/Φ0.6

Тип

Номинальные значения

Темп. Состояние

Электрические характеристики
[Та=25степень, все являются максимальными значениями]

Измерение

ВРРМ

ЕСЛИ(АВ)

ИФСМ

Тиджей

Цстг

VФМ

ИР1

Трр

φbody*L, φlead

[ЕСЛИ=ЕСЛИ(АВ)]

[ВР=ВРРМ]

[ЕСЛИ=2мА IRM=4мА]

КВ

мА

A

степень

степень

V

μA

μS

мм

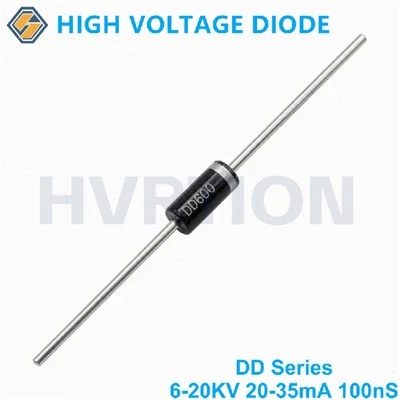

ДД600

6

30

1

150

-40~+150

15

2

0.08

φ2.5*6.5/φ0.5

ДД800

8

30

1

150

-40~+150

20

2

0.08

φ2.5*6.5/φ0.5

ДД900

9

30

1

150

-40~+150

25

2

0.10

φ2.5*6.5/φ0.5

ДД1000

10

30

1

150

-40~+150

20

2

0.10

Φ3*12/Φ0.6

ДД1200

12

30

1

150

-40~+150

25

2

0.10

Φ3*12/Φ0.6

ДД1400

14

30

1

150

-40~+150

30

2

0.10

Φ3*12/Φ0.6

ДД1600

16

30

1

150

-40~+150

35

2

0.10

Φ3*12/Φ0.6

ДД1800

18

30

1

150

-40~+150

40

2

0.10

Φ3*12/Φ0.6

ДД2000

20

30

1

150

-40~+150

40

2

0.08

Φ3*12/Φ0.6
