Обзор продукта

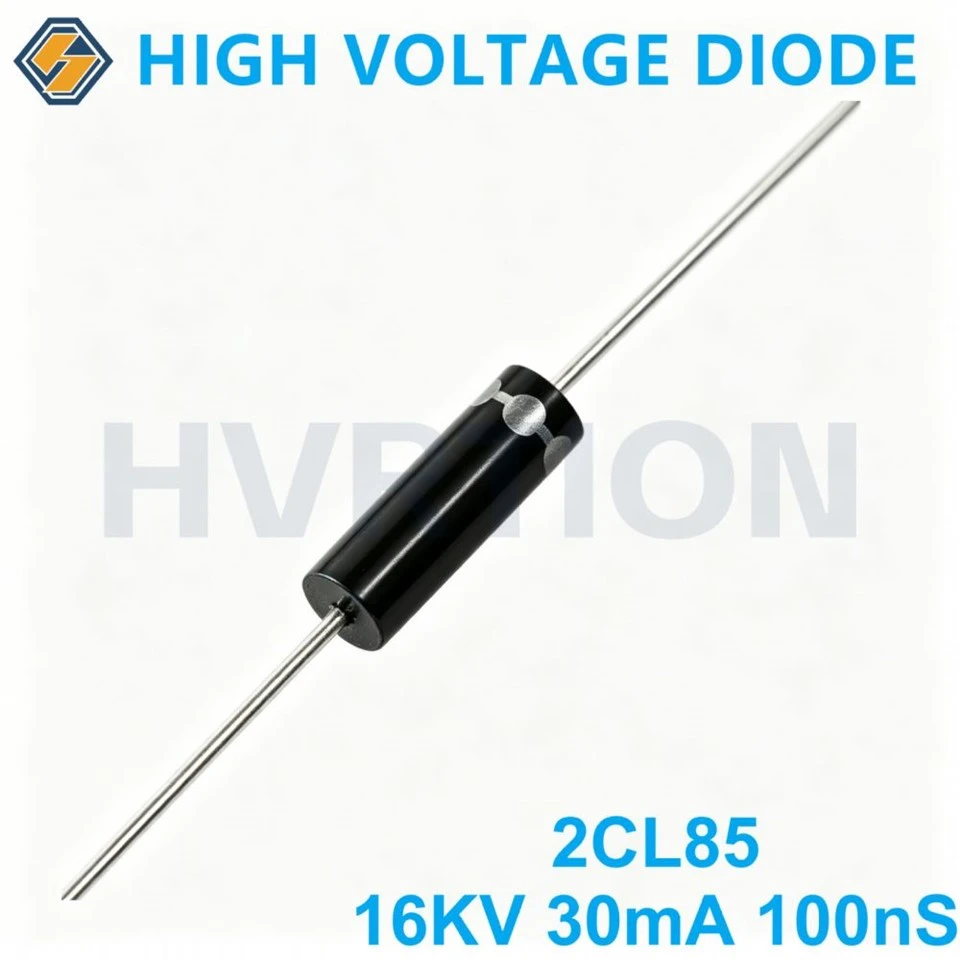

Высоковольтный-диод с быстрым восстановлением 2CL85 предназначен для высокочастотного-выпрямления в медицинских, промышленных и научных приложениях. Благодаря максимальному времени обратного восстановления 100 нс это значительно снижает потери на переключение и выделение тепла в высокочастотных-источниках питания. Сверх-низкий обратный ток утечки (менее или равный 2 мкА) обеспечивает точность в цепях с высоким-импедансом, а прочный высоковольтный корпус обеспечивает надежную защиту от искрения и коронного разряда. Этот диод особенно подходит для генераторов рентгеновского излучения, систем производства озона, электростатических осадителей, умножителей напряжения и источников питания для зарядки конденсаторов. Работая в широком диапазоне температур от -40 до +130 градусов, он обеспечивает стабильную работу в суровых условиях».
Типичные роли в схеме
Выпрямление высокого-напряжения
Преобразование переменного тока в постоянный на высоковольтных выходах
Умножение напряжения
Многоступенчатое выпрямление-лестничной схемы
Зажим и защита высокого напряжения
Ограничение скачков напряжения в чувствительных цепях
Технические характеристики
|
Электрические характеристики (Тамб=25 градус, если не указано иное) |
Символ |
Условия |
Номинальная стоимость |
Единица |
|
Повторяющееся пиковое обратное напряжение |
VРРМ |
16 |
КВ |
|
|
Средний прямой ток макс. |
IO |
@oil Тперерыв=50 градус |
30 |
мА |
|
Макс. Импульсный ток |
IФСМ |
3.0 |
A |
|
|
Макс. Прямое падение напряжения |
VФМ |
Та=25 градус |
36 |
V |
|
Макс. Обратное время восстановления |
трр |
IF=2мА, яR=4мА |
100 |
нс |
|
Макс. Обратный ток |
IРРМ |
2.0 |
μA |
|
|
Макс. Температурный переход |
TJ |
130 |
степень |
|
|
Диапазон температур хранения |
Цстг |
-40-+130 |
степень |
|
Габаритные размеры упаковки |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Сопутствующие модели для серии 2CL8
Серия 2CL8 с фокусом на 30 мА, диапазон напряжения 8-30 кВ, номинальное сопротивление Trr 100 нс, основные типы:
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
ВФМ |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[ЕСЛИ=ЕСЛИ(АВ)] |
[ВР=ВРРМ] |
[ЕСЛИ=2мА IRM=4мА] |
|||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
Области применения
Медицинские системы
Источники питания высокого-напряжения для генераторов рентгеновского-излучения, компьютерных томографов и стоматологического оборудования.
Промышленная переработка
Электростатические осадители (контроль загрязнения воздуха), мощные-генераторы озона для очистки воды и системы электростатического покрытия.
Научные инструменты
Ускорители частиц, масс-спектрометры и высоковольтные источники питания для зарядки конденсаторов для импульсных лазерных систем.
Силовая электроника
Схемы умножителей напряжения (ступени Кокрофта-Уолтона), оборудование для испытаний высокого-напряжения и тестеры изоляции.
