Функции
Сверх-быстрое восстановление, 100 нс – снижает потери при переключении, идеально подходит для-высокочастотных цепей.
Номинальное высокое напряжение до 30 кВ — подходит для требовательных систем высокого-напряжения.
Надежный прямой ток 30 мА — стабильная производительность для приложений средней-мощности.
Низкая обратная утечка – повышает эффективность и термическую стабильность.
Устойчивая к скачкам напряжения (2A IFSM) – выдерживает кратковременные перегрузки
Экономичная-эффективная альтернатива импортным-высоковольтным диодам
Введение в модели связанных серий

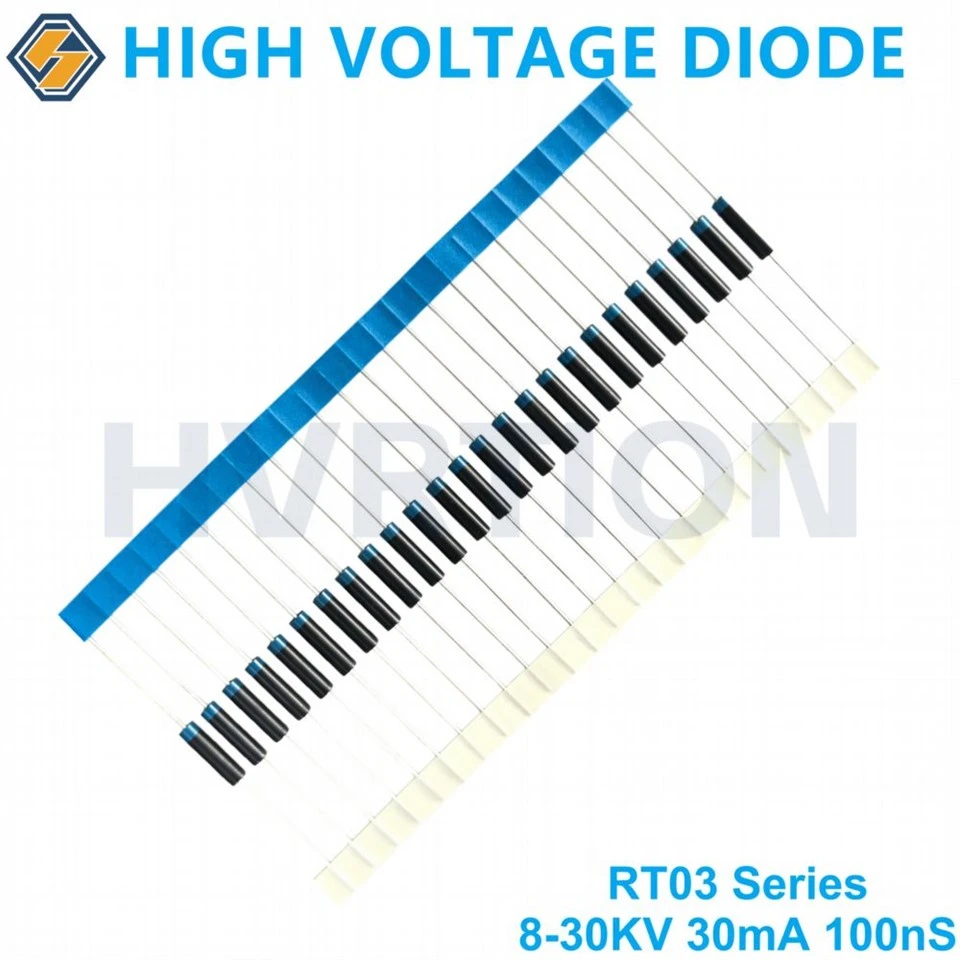

Серия RT03 предлагает широкий диапазон повторяющихся пиковых обратных напряжений, от8кВ до 30KV, 30мА, в зависимости от конкретной модели. Примеры включают в себя:
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
ВФM |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[IFM=10мА] |
[ВРM=ВРРМ] |
[ЕСЛИ=2мА IRM=4мА] |
|||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
РТ0308 |
8 |
30 |
2 |
120 |
-40~+120 |
25 |
5 |
0.1 |
φ3*8/φ0.6 |
|
РТ0310 |
10 |
30 |
2 |
120 |
-40~+120 |
14 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
РТ0315 |
15 |
30 |
2 |
120 |
-40~+120 |
26 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
РТ0318 |
18 |
30 |
2 |
120 |
-40~+120 |
40 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
РТ0320 |
20 |
30 |
2 |
120 |
-40~+120 |
40 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
РТ0325С |
25 |
30 |
2 |
120 |
-40~+120 |
58 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|

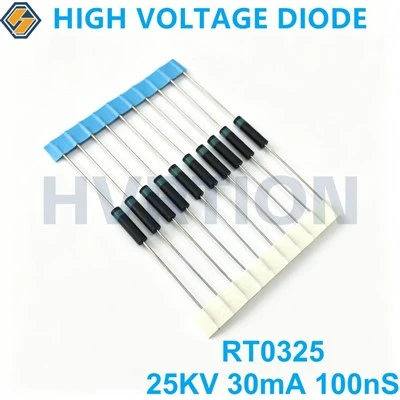

РТ0325 |
25 |
30 |
2 |
120 |
-40~+120 |
58 |
5 |
0.1 |
φ4.2*15/φ0.8 |
|
РТ0330 |
30 |
30 |
5 |
120 |
-40~+120 |
59 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
Габаритные размеры упаковки |
|
|
|
• Случай: Литой пластиковый корпус • Эпоксидная смола соответствует классу воспламеняемости UL 94V-0. • Полярность: Цветная полоса обозначает катодный конец. |
Приложения
Высоковольтные-импульсные источники питания
Источники питания лазерной накачки
Рентгеновские-генераторы и медицинское оборудование
Радарные и коммуникационные передатчики
Электрофильтры (промышленная очистка воздуха)
Приборы для испытаний высокого-напряжения
Ускорители частиц и импульсные модуляторы
