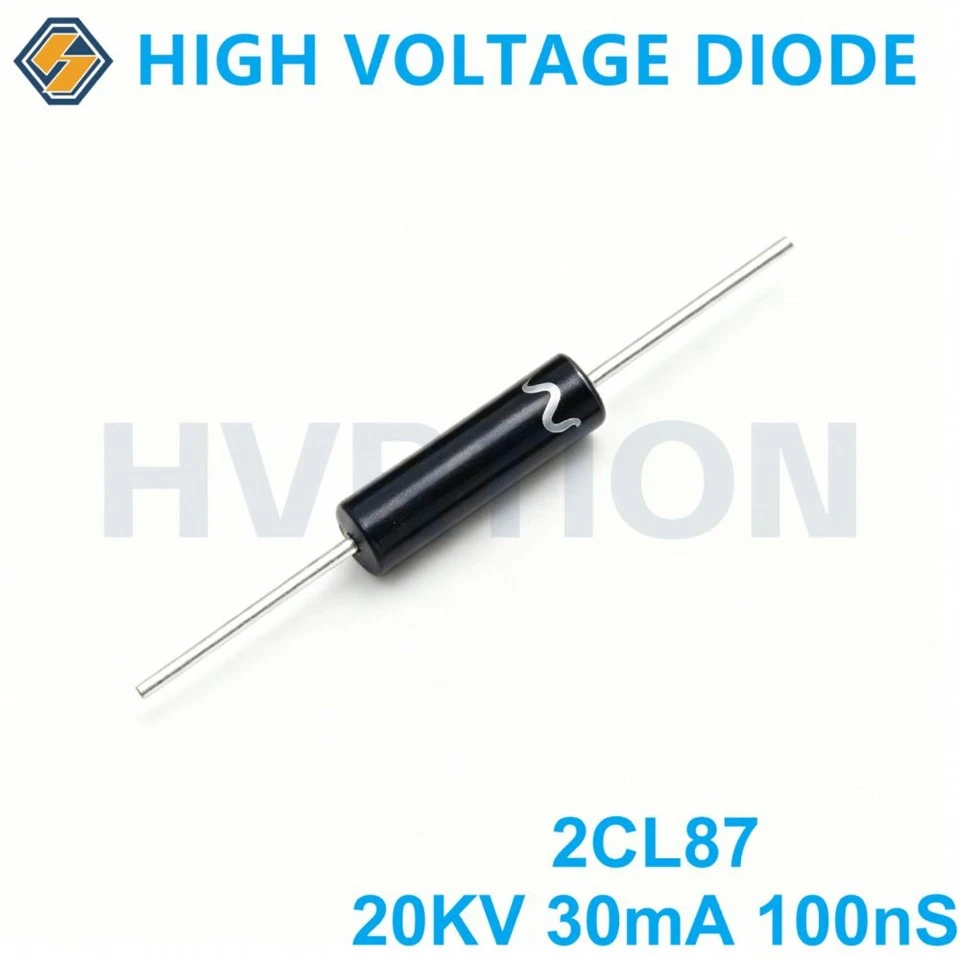

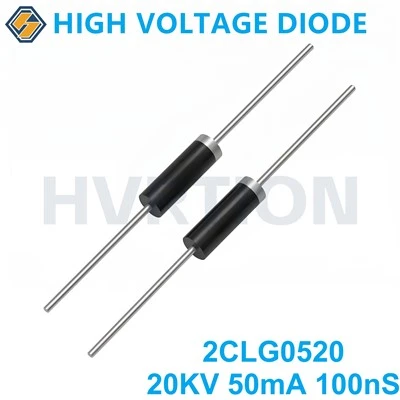

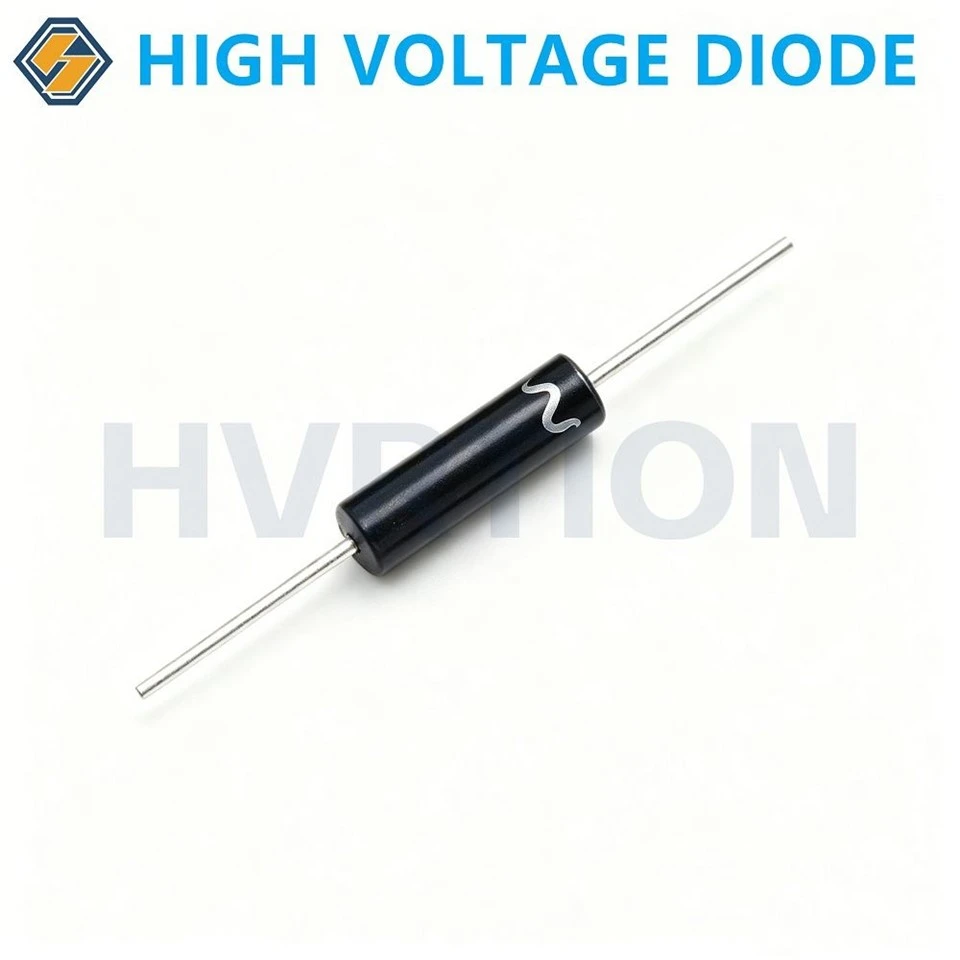

Особенности продукта
Миниатюризация высокого напряжения
Достигает блокирующего напряжения 20 кВ в стандартном осевом высоковольтном корпусе, что значительно сокращает пространство на печатной плате по сравнению с соединением нескольких диодов с более низким-напряжением вместе.
Сверх-быстрое восстановление (100 нс)
Оптимизирован для работы на высоких-частотах (обычно до 100 кГц), что значительно снижает потери обратного восстановления (потери на переключение) по сравнению со стандартными высоко-вольтными диодами.
Низкая утечка и стабильность
Чрезвычайно низкий обратный ток утечки при высоких температурах обеспечивает стабильную работу в суровых условиях и снижает риск термического разгона.
Технические характеристики
|
Электрические характеристики (Тамб=25 градус, если не указано иное) |
Символ |
Условия |
Номинальная стоимость |
Единица |
|
Повторяющееся пиковое обратное напряжение |
VРРМ |
20 |
КВ |
|
|
Средний прямой ток макс. |
IO |
@oil Тперерыв=50 градус |
30 |
мА |
|
Макс. Импульсный ток |
IФСМ |
3.0 |
A |
|
|
Макс. Прямое падение напряжения |
VФМ |
Та=25 градус |
40 |
V |
|
Макс. Обратное время восстановления |
трр |
IF=2мА, яR=4мА |
100 |
НС |
|
Макс. Обратный ток |
IРРМ |
2.0 |
μA |
|
|
Макс. Температурный переход |
TJ |
130 |
степень |
|
|
Диапазон температур хранения |
Цстг |
-40-+130 |
степень |
|
Габаритные размеры упаковки |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Приложения
Этот диод специально предназначен для систем, требующих очень высокого постоянного напряжения от небольшого источника тока.
Медицинское оборудование
Электротерапия. Аппараты ЧЭНС, мышечные стимуляторы и электрохирургические карандаши требуют блокировки высокого напряжения для предотвращения токов утечки на пациента.
Портативные дефибрилляторы: используются в цепях зарядки высокого-напряжения конденсаторов хранения энергии.
Тестирование и измерение
Пробники высокого напряжения: внутреннее выпрямление для дифференциальных пробников высокого-напряжения и осциллографических пробников.
Тестеры изоляции (мегаомметры): генерируют испытательное напряжение 5–10 кВ; этот диод используется на этапе умножения для перехода к более высоким диапазонам.
Промышленное и научное
Масс-спектрометрия. Для источников питания электронного умножителя требуются сверх-стабильные шины напряжением 30 кВ.
Электростатические системы: электростатические осадители (пылеулавливание) и электростатические пистолеты для окраски/флокирования.
Источники питания для лазеров: схемы предварительной-ионизации для CO2-лазеров или ламп-вспышек в небольших YAG-лазерах.
Высоковольтные источники питания
Кокрофт-Умножители Уолтона: идеально подходят для верхних ступеней умножителей, где напряжение напряжения самое высокое, но потребляемый ток низкий.
Генератор рентгеновских-лучей
Сопутствующая серия для серии 2CL8
Серия 2CL8 с фокусом на 30 мА, диапазон напряжения 8-30 кВ, номинальный Trr 120 нс, основные типы:
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
ВФМ |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[ЕСЛИ=ЕСЛИ(АВ)] |
[ВР=ВРРМ] |
[ЕСЛИ=2мА IRM=4мА] |
|||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
