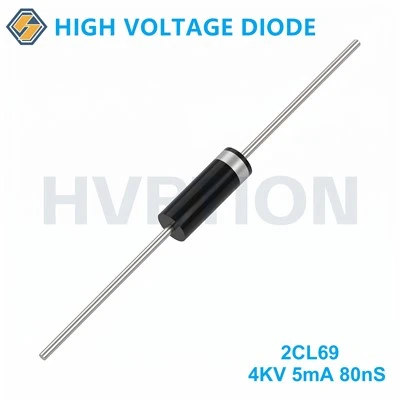

Ключевые особенности
Сверхбыстрое-время восстановления 80 нс.
Это критически важно для снижения коммутационных потерь и повышения эффективности высокочастотных источников питания по сравнению со стандартными высоковольтными диодами.
Компактная конструкция высокого напряжения
Обеспечивает чрезвычайно высокие номинальные напряжения при очень малой площади формованного корпуса. Это экономит ценное пространство на печатной плате в компактных устройствах, таких как генераторы ионов и портативные рентгеновские системы.
Превосходная защита от скачков напряжения
Разработан для выдерживания высоких пусковых токов (IFSM до 0,5 А) и повторяющихся разрядов, что особенно важно в экспериментах по разряду FBT для ЭЛТ и мощных-лазерных приложений.
Высокая термическая стабильность
Сохраняет низкий ток утечки даже при повышенных температурах (до температуры перехода 120 градусов), обеспечивая надежность в суровых условиях эксплуатации.
Прямая замена-заменой
Серия 2CL7 широко доступна и разработана с учетом электрической и механической совместимости с устаревшими моделями.
Высокая надежность конструкции
Компактный-корпус небольшого-размера с многослойной-конструкцией кремниевого чипа меза-типа
Диапазон рабочих температур
Температура соединения (Tj) до 120 градусов, температура хранения от -40 градусов до +120 градусов.
Средний выходной ток
5,0 мА при 25 градусах с резистивной нагрузкой.
Низкое прямое падение напряжения и низкий ток утечки
Введение в модели связанных серий
Серия 2CL7 предлагает широкий диапазон повторяющихся пиковых обратных напряжений: от 6 до 20 кВ, в зависимости от конкретной модели. Примеры включают в себя:
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
ВФМ |
ИР1 |
Трр |
Φтело*L,Φвести |
|
|
[IFM=10мА] |
[ВР=ВРРМ] |
[ЕСЛИ=2мА IRM=4мА] |
|||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
2CL703 |
3 |
5 |
0.5 |
120 |
-40~+120 |
12 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL704 |
4 |
5 |
0.5 |
120 |
-40~+120 |
15 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL70 |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL71 |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL72 |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL73 |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL74 |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL75 |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL76 |
18 |
5 |
0.5 |
120 |
-40~+120 |
56 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL77 |
20 |
5 |
0.5 |
120 |
-40~+120 |
62.5 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
Габаритные размеры упаковки |
|
|
|
• Случай: Литой пластиковый корпус • Эпоксидная смола соответствует классу воспламеняемости UL 94V-0. • Полярность: Цветная полоса обозначает катодный конец. |
Приложение
Дисплей и изображения
Обратноходовые трансформаторы (FBT) для ЭЛТ-телевизоров/мониторов, источники питания высокого-напряжения для видеокамер и небольших-рентгеновских аппаратов-.
01
Ионизация и очистка
Генераторы отрицательных ионов, очистители воздуха и электрофильтры.
02
Промышленная переработка
Электростатическое распыление, электростатическое флокирование и генераторы высокого-напряжения.
03
Тестирование и измерение
Высоковольтные-источники питания и высоковольтное испытательное оборудование.
04
Специальность
СВЧ-генераторы, лазерные системы и схемы высокочастотных удвоителей частоты
