Обзор продукта

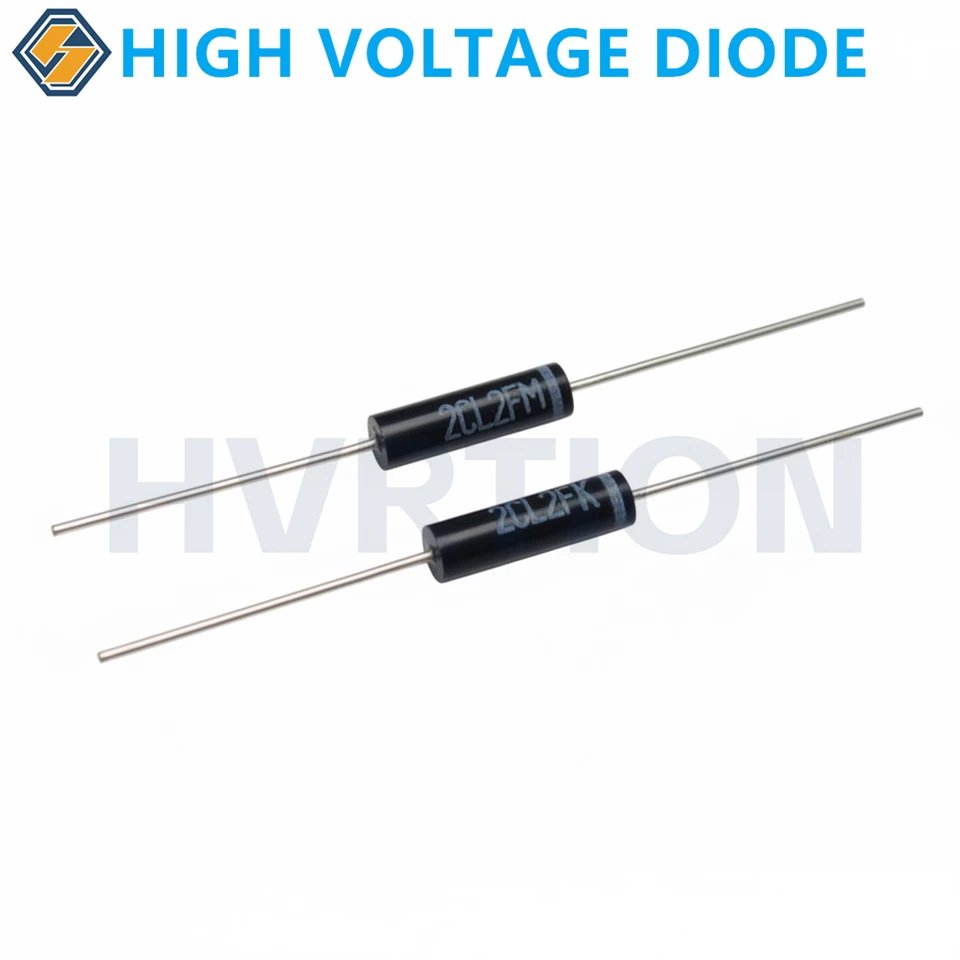

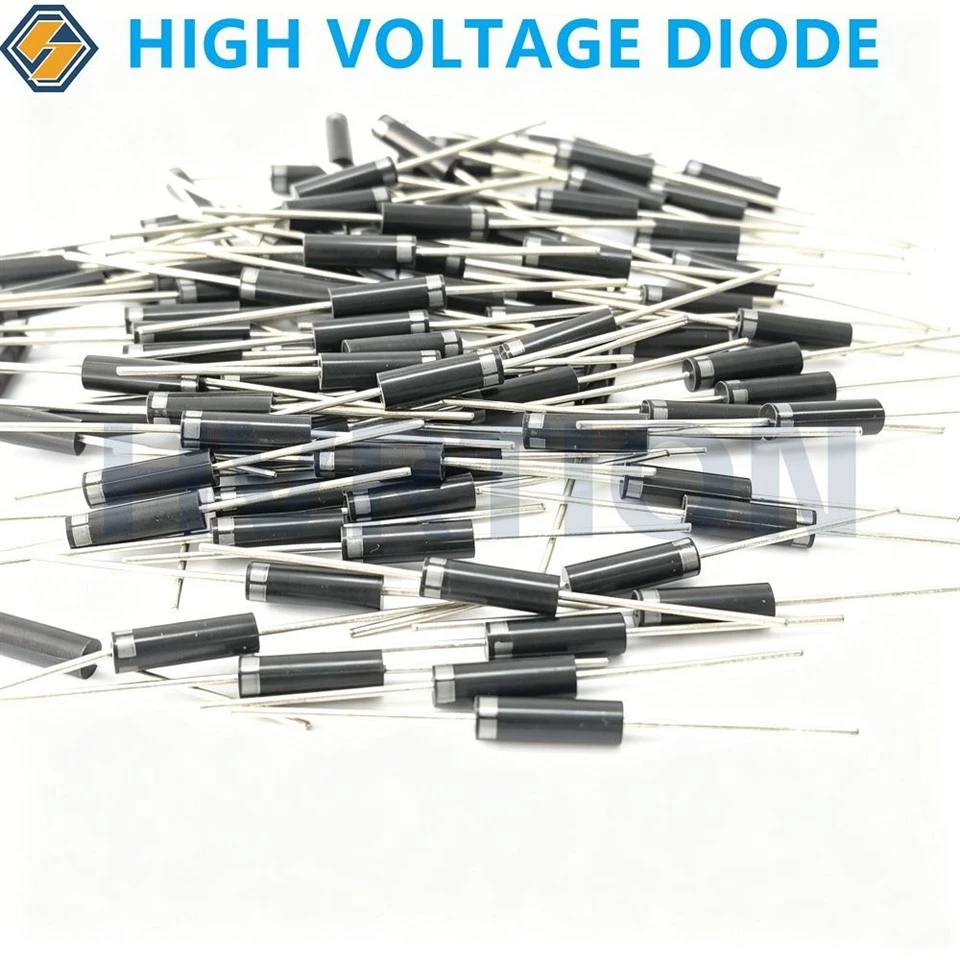

Серия 2CL2FКомпания HVRTION представляет семейство высокоэффективных-высоковольтных диодов с быстрым восстановлением, разработанных с учетом строгих требований современного преобразования энергии, медицинской визуализации, промышленной обработки и импульсного питания. Охватывает широкий диапазон напряжений отот 4 кВ до 35 кВи средние прямые течения от100мА, эти диоды обеспечиваютВремя обратного восстановления 100 нсс исключительно низким током утечки, что позволяет работать на высоких-частотах с минимальными потерями.
Обзор серии
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
В.Ф. |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[ЕСЛИ=100мА] |
[ВР=ВРРМ] |
||||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
2CL2FD |
4 |
100 |
10 |
120 |
-40~+120 |
13 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FE |
6 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FF |
8 |
100 |
10 |
120 |
-40~+120 |
16 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FG |
10 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FH |
12 |
100 |
10 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FJ |
15 |
100 |
10 |
120 |
-40~+120 |
24 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FK |
10 |
100 |
10 |
120 |
-40~+120 |
22 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|

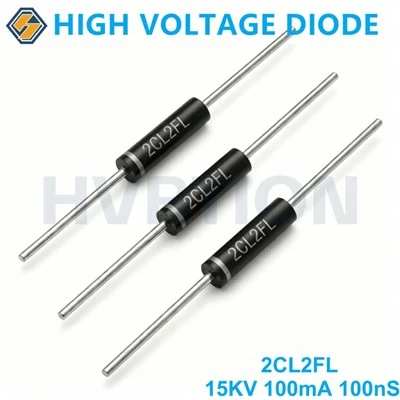

2CL2FL |
15 |
100 |
10 |
120 |
-40~+120 |
26 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FM |
20 |
100 |
10 |
120 |
-40~+120 |
35 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|

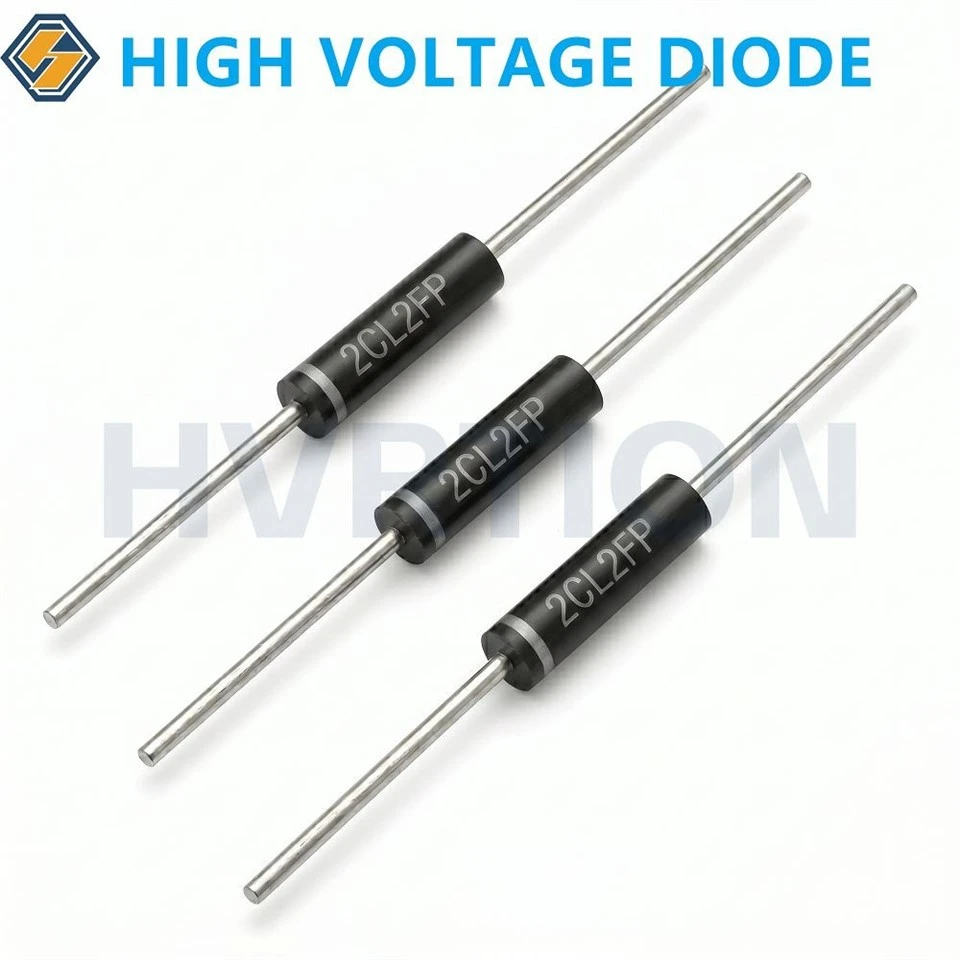

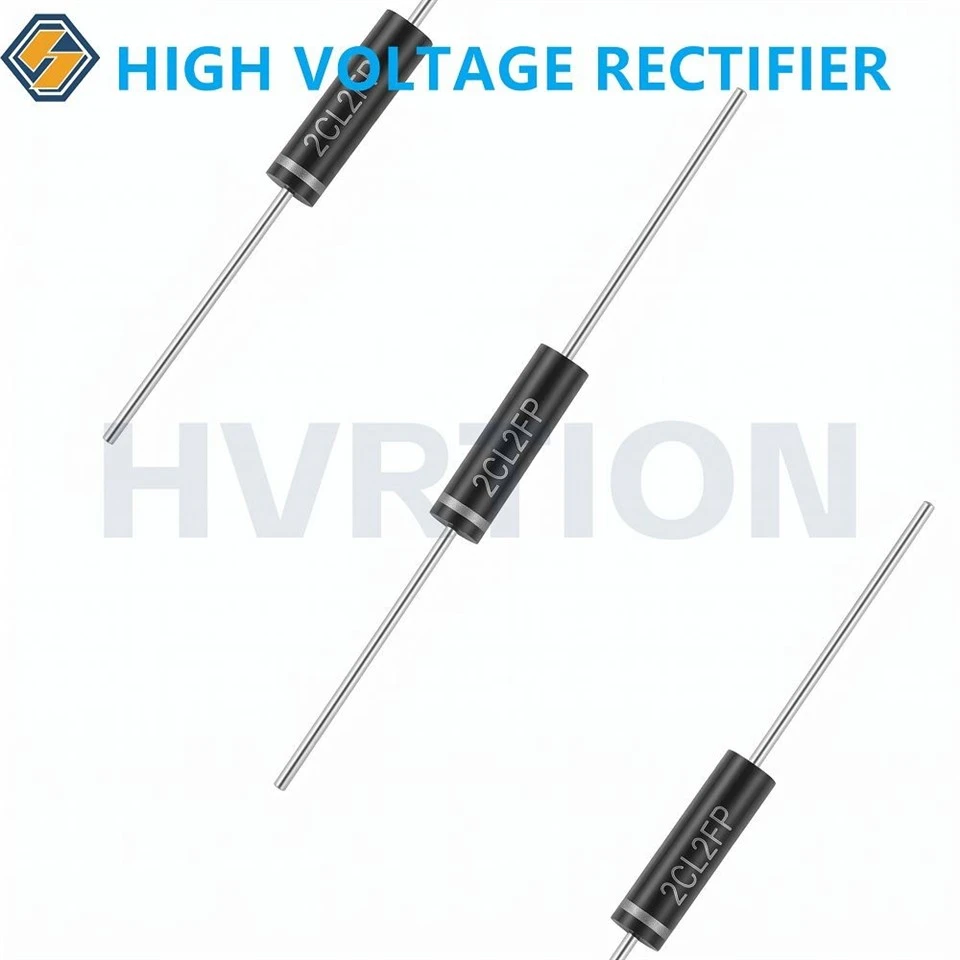

2CL2FP |
30 |
100 |
10 |
120 |
-40~+120 |
45 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FR |
35 |
100 |
10 |
120 |
-40~+120 |
50 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
Габаритные размеры упаковки |
|
|
|
• Случай: Литой пластиковый корпус • Эпоксидная смола соответствует классу воспламеняемости UL 94V-0. • Полярность: Цветная полоса обозначает катодный конец. |
Ключевые особенности
Широкий портфель напряжений и токов
- Диапазон ВРРМ:От 4 кВ до 35 кВ – удовлетворяет требованиям низкого, среднего и высокого напряжения.
- Параметры ЕСЛИ(АВ):100 мА – подходит для цепей низкой-мощности и средней-мощности.
- Одна серия заменяет несколько дискретных диодов, упрощая инвентаризацию и проектирование.
Сверх-быстрое восстановление (TRR=100нс)
- Обратное время восстановления0,1 мкСм (100 нс) enables efficient high-frequency switching (>50 кГц)
- Значительно снижает потери на переключение и рассеяние при обратном восстановлении.
- Идеально подходит для обратноходовых, прямых и резонансных преобразователей, работающих при высоком напряжении.
Очень низкий ток утечки
- ИК =2μAпри 25 градусах
- Минимизирует энергопотребление в режиме ожидания и выделение тепла
- Продлевает срок службы системы в приложениях с непрерывным-высоким напряжением смещения.
Возможность высокого импульсного тока
- ИФСМ =10A(один цикл) – отличная устойчивость к пусковому току при-включении питания или при возникновении сбоев.
- Устойчивость к переходным нагрузкам и скачкам заряда конденсаторов.
Низкое прямое падение напряжения
- VFM варьируется отот 13 В до 50 Вв зависимости от номинального напряжения и тока
- Снижает потери проводимости, особенно в выпрямителях с-высоким рабочим циклом.
Высокая температура перехода (Tj=120 градусов)
- Надежная работа при повышенных температурах окружающей среды
- Подходит для герметичных или плохо вентилируемых шкафов.
Компактный комплект осевых выводов
- Равномерный размер корпуса: φ4,2×15 мм, вывод φ0,8 мм.
- Простая-замена стандартных высоковольтных осевых диодов.
- Совместимость с автоматизированными процессами вставки и волновой пайки.
Экологичность
- Соответствует требованиям RoHS, не содержит-свинца и галогенов-формованной эпоксидной смолы
- Соответствует международным экологическим стандартам
Технические преимущества с первого взгляда
|
Параметр |
Ценить |
|
Повторяющееся пиковое обратное напряжение (VRRM) |
4кВ – 35кВ |
|
Средний прямой ток (IF(AV)) |
100 мА |
|
Пиковый прямой импульсный ток (IFSM) |
10 А (одиночный, не-повторяющийся) |
|
Время обратного восстановления (Trr) |
100 нс типично |
|
Обратная утечка (25 градусов) |
2μA |
|
Максимальная температура соединения (Tj) |
120 градусов |
|
Стиль упаковки |
Осевое отведение |
|
Изолированный корпус |
Эпоксидная смола с высокой теплопроводностью |
Приложения
Серия 2CL2F — лучший выбор для инженеров, проектирующих:
Медицинское и визуализирующее оборудование
- Генераторы рентгеновского излучения-и высоковольтные источники питания для компьютерных томографов
- Схемы зарядки дефибриллятора
- Медицинские лазерные системы питания
Промышленные источники питания высокого-напряжения
- Электрофильтры (контроль загрязнения воздуха)
- Системы электростатического порошкового покрытия
- Высоковольтное испытательное оборудование (тестеры HIPOT)
- Генераторы ионов и поглотители статического электричества
Импульсная энергия и лазеры
- Драйверы твердотельных-лазеров
- Радарные модуляторы
- Генераторы Маркса и сети формирования импульсов
Силовая электроника
- Высокочастотный высоковольтный импульсный источник питания (обратноходовой преобразователь, повышающий преобразователь, преобразователь cuk)
- Источники питания для зарядки конденсаторов (CCPS)
- Высоковольтные преобразователи постоянного-постоянного тока для промышленных систем управления
Исследования и научное оборудование
- Ускорители частиц
- Масс-спектрометры
- Электронно-лучевые источники питания
Оборона и аэрокосмическая промышленность
- Радарное выпрямление высокого напряжения
- Источники питания авионики
- Системы наведения ракет
Качество и надежность
- Изготовлено подИСО9001:2015сертифицированное учреждение
- 100% испытание импульсного тока и обратного напряжения на партию
- Данные о долгосрочной-надежности доступны по запросу.
- Сроки выполнения: Доступны образцы, время выполнения заказа 2-4 недели.
Информация для заказа
|
Код заказа |
ВРРМ |
ЕСЛИ(АВ) |
Упаковка |
|
2CL2FD |
4кВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FE |
6кВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FF |
8КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FG |
10КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FH |
12КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FJ |
15КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FK |
10КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FL |
15КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FM |
20КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FP |
30КВ |
100 мА |
Осевой φ4,2×15 мм |
|
2CL2FR |
35КВ |
100 мА |
Осевой φ4,2×15 мм |
Минимальный объем заказа: 1000 шт. на модель (доступны технические образцы от 10 шт.)
Скачать ресурсы
- Техническое описание – серия 2CL2F (PDF)
- Примечание по применению: Конструкция выпрямителя высокого напряжения
- Сертификат соответствия RoHS
Получите предложение или запросите образцы
Свяжитесь с нашими специалистами по высоковольтным диодам, чтобы узнать цены, сроки поставки или техническую консультацию. Для получения информации о нестандартных номиналах напряжения/тока или специальной форме выводов обращайтесь по запросу.
