Ключевые особенности
- Широкий диапазон напряжения
- Прямой ток
- Сверхбыстрое восстановление
- Низкое прямое напряжение
- Чрезвычайно низкая обратная утечка
- Высокая способность к скачкам напряжения
- Широкая температура хранения
Краткая справочная таблица
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
VФМ |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[ЕСЛИ=ЕСЛИ(АВ)] |
[ВР=ВРРМ] |
[ЕСЛИ=2мА IRM=4мА] |
|||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|

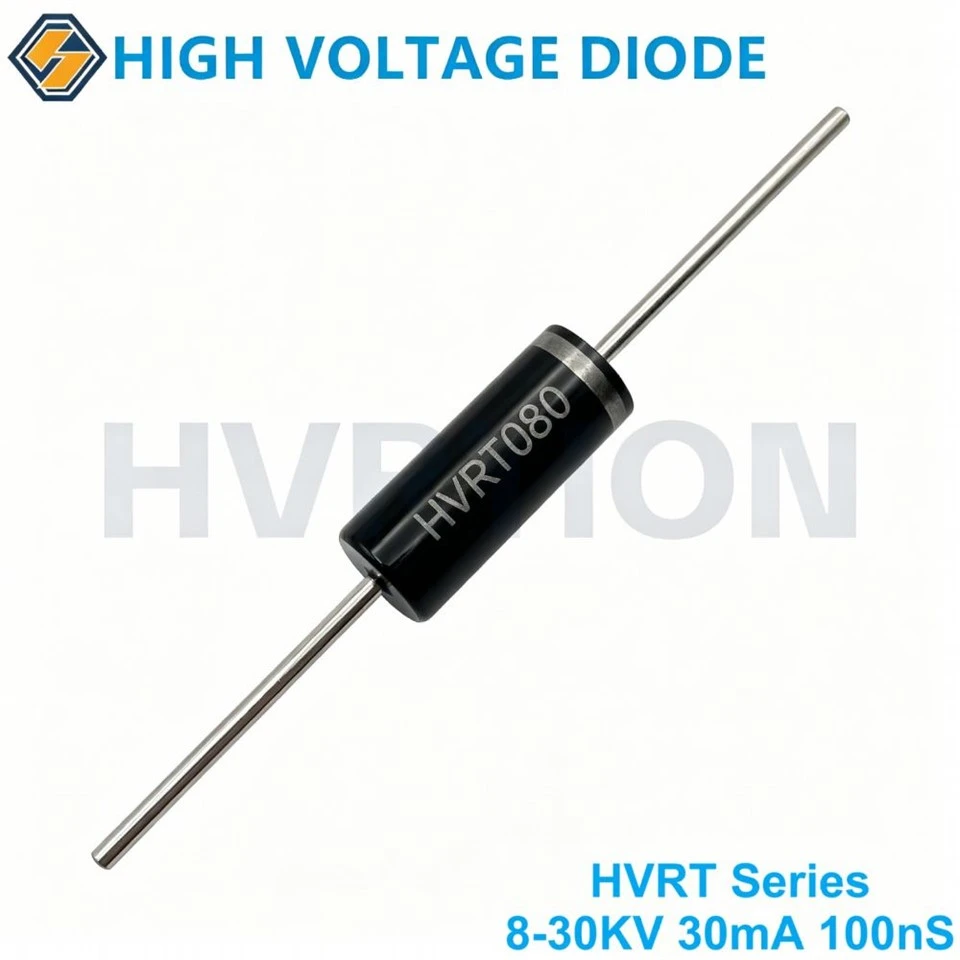

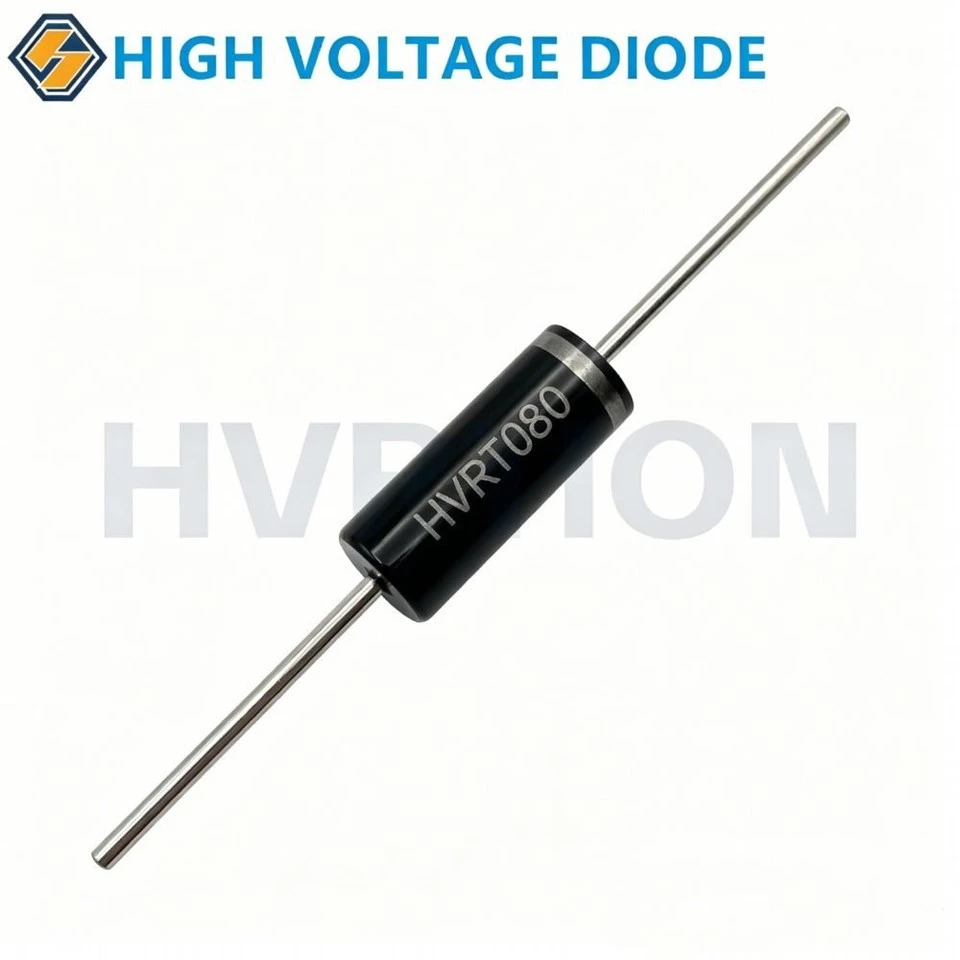

ХВРТ080 |
8 |
30 |
1 |
150 |
-40~+150 |
15 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
ХВРТ100 |
10 |
30 |
1 |
150 |
-40~+150 |
17 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
ХВРТ120 |
12 |
30 |
1 |
150 |
-40~+150 |
25 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
ХВРТ150 |
15 |
30 |
1 |
150 |
-40~+150 |
33 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
HVRT200 |
20 |
30 |
1 |
150 |
-40~+150 |
42 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
ХВРТ250 |
25 |
30 |
1 |
150 |
-40~+150 |
54 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
ХВРТ300 |
30 |
30 |
1 |
150 |
-40~+150 |
60 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
Габаритные размеры упаковки |
|
|
|
• Случай: Литой пластиковый корпус • Эпоксидная смола соответствует классу воспламеняемости UL 94V-0. • Полярность: Цветная полоса обозначает катодный конец. |
Преимущества
- Стабильные электрические характеристики для всех классов напряжения – предсказуемое поведение схемы
- Низкое прямое напряжение снижает потери проводимости, что особенно важно в приложениях с малым рабочим циклом.
- Быстрое восстановление сводит к минимуму электромагнитные помехи (EMI) и устраняет необходимость в громоздких демпферах во многих конструкциях.
- Стандартные модели на складе, готовые для инженерных образцов и производственных заказов.
Приложения
Высоковольтные импульсные источники питания (ИМП) для промышленного и медицинского оборудования
Источники питания лазерной накачки (твердотельные лазеры, волоконные лазеры)
Генераторы рентгеновского излучения – медицинская диагностика, стоматологическая визуализация, промышленный неразрушающий контроль.
Электрофильтры – очистка воздуха, очистка дымовых газов, пылеулавливание
Схемы зарядки конденсаторов для систем импульсного питания (дефибрилляторы, лампы-вспышки)
Приборы для испытаний высокого напряжения – тестеры изоляции, тестеры высокого напряжения, датчики высокого напряжения
Передатчики радиолокации и связи – импульсные модуляторы, источники высоковольтного смещения.
Ускорители частиц и другое научно-исследовательское оборудование
Заказ и поддержка
- МОК:1000 штук
- Документация:Полное техническое описание
- Настройка:Длина вывода, сортировка по напряжению или специальная маркировка доступны для объемных заказов.
