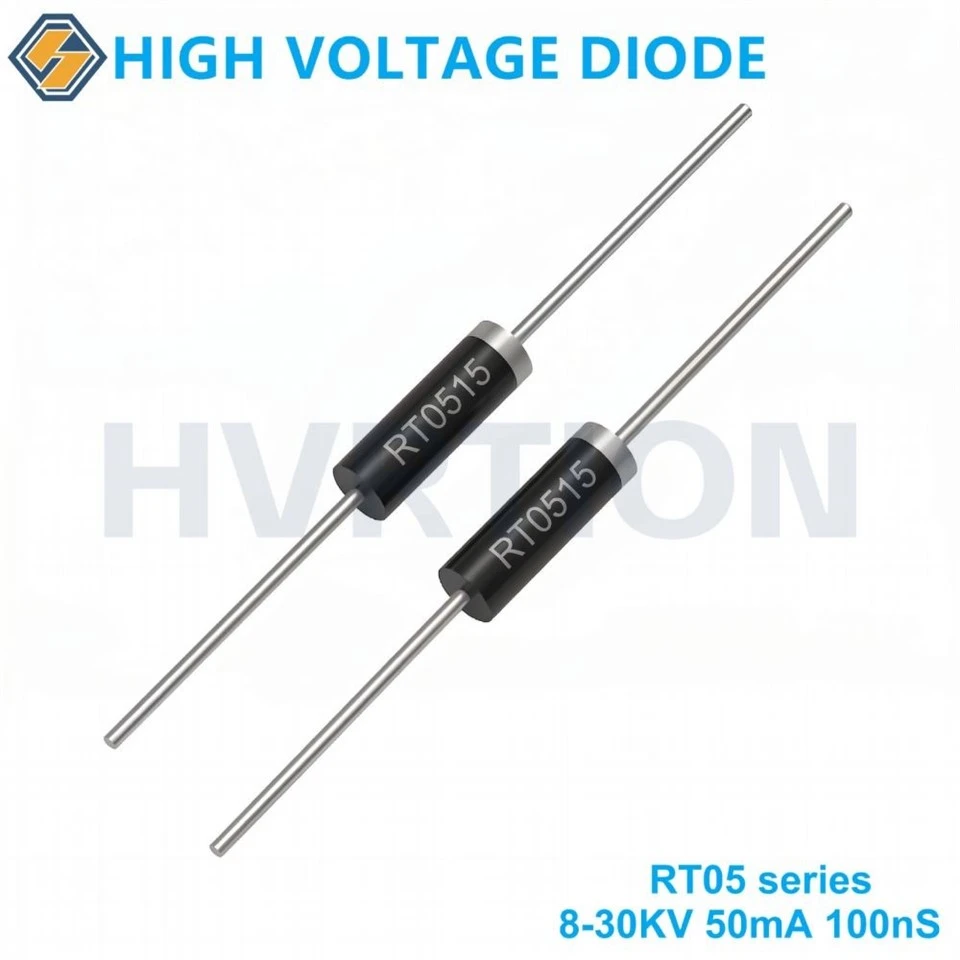

Серия RT05, 8–20 кВ, 50 мА, 100 нс, высоковольтный диод с быстрым восстановлением
Выпрямительные диоды высокого напряжения|8кВ–20кВ|50 мА|Быстрое восстановление|Осевой вывод
Серия RT05 — это семейство высоковольтных выпрямительных диодов с быстрым-восстановлением, предназначенных для источников питания высокого-напряжения, высокочастотного выпрямления, промышленного электронного оборудования, электростатических систем и других применений, требующих надежного переключения и выпрямления высокого-напряжения.
Эта серия охватывает повторяющееся пиковое обратное напряжение (VRRM) от 8 до 20 кВ со средним номинальным прямым током 50 мА. Отдельные модели обеспечивают время обратного восстановления класса 100 нс-, что помогает снизить потери на переключение и повысить эффективность выпрямления в высокочастотных-цепях.
Конструкция с осевыми-выводами обеспечивает удобную установку на печатной плате и в-отверстии, сохраняя при этом компактный форм-фактор для схем высокого-напряжения.
Ключевые особенности продукта
* Высокое обратное напряжение: варианты 8 кВ, 10 кВ, 12 кВ, 15 кВ, 16 кВ, 18 кВ и 20 кВ.
* Средний прямой ток: 50 мА
* Быстрое обратное восстановление: класс 100 нс.
* Высокая способность к перенапряжению: до 5 А в зависимости от модели.
* Низкий обратный ток утечки: обычно максимум 2–5 мкА в зависимости от модели.
* Конструкция с осевым выводом для удобного монтажа через-отверстие.
* Высоко-изоляция и надежная герметизация.
* Широкий диапазон рабочих температур: в зависимости от-модели, от -40 до +150 градусов.
* Подходит для выпрямления высокого-напряжения и высокочастотного-преобразования энергии.
* Доступны различные электрические номиналы и размеры выводов.
* Подходит для OEM, ODM и индивидуальных конструкций высоковольтных источников питания-.
Электрические характеристики серии RT05
|
Тип |
Номинальные значения |
Темп. Состояние |
Электрические характеристики |
Измерение |
|||||
|
ВРРМ |
ЕСЛИ(АВ) |
ИФСМ |
Тиджей |
Цстг |
ВФ |
ИР1 |
Трр |
φbody*L, φlead |
|
|
[ЕСЛИ=ЕСЛИ(АВ)] |
[ВР=ВРРМ] |
||||||||
|
КВ |
мА |
A |
степень |
степень |
V |
μA |
μS |
мм |
|
|
РТ0508С |
8 |
50 |
3 |
150 |
-40~+150 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL510R |
10 |
50 |
5 |
120 |
-40~+120 |
30 |
5 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL512R |
12 |
50 |
5 |
120 |
-40~+120 |
30 |
5 |
0.15 |
Φ3*8/Φ0.6 |
|
РТ0515 |
15 |
50 |
3 |
150 |
-40~+150 |
32 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL516 |
16 |
50 |
5 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
РТ0518 |
18 |
50 |
3 |
150 |
-40~+150 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0520 |
20 |
50 |
3 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
Условия испытания: Та=25 градус; электрические характеристики являются максимальными значениями, если не указано иное.
Особенности серии RT05
Номинальные значения высокого напряжения от 8 кВ до 20 кВ
Семейство RT05 обеспечивает несколько номинальных напряжений, поэтому инженеры могут выбрать подходящий диод в соответствии с напряжением шины постоянного тока, выходным напряжением трансформатора, топологией выпрямления и требуемым запасом прочности.
Доступные классы напряжения
8кВ → 10кВ → 12кВ → 15кВ → 16кВ → 18кВ → 20кВ
Благодаря этому диапазону семейство RT05 подходит как для компактных источников питания высокого-высокого напряжения, так и для промышленных цепей выпрямителей высокого-напряжения.
При проектировании цепей высокого-напряжения важно выбрать диод с достаточным повторяющимся пиковым обратным напряжением, чтобы обеспечить достаточный электрический запас при нормальной работе и переходных условиях.
Быстрое восстановление для высокочастотного-выпрямления
Ключевой характеристикой серии RT05 является быстрое обратное восстановление.
В серию входят модели с классом Trr 100 нс-, а для модели 2CL512R на напряжение 12 кВ указано максимальное значение 150 нс в соответствии с предоставленной таблицей технических характеристик.
Быстрое восстановление помогает сократить время, необходимое диоду для перехода от прямой проводимости к обратной блокировке. В переключающих и-высокочастотных схемах выпрямителей это может помочь уменьшить потери, связанные с обратным-восстановлением-, и нежелательное напряжение переключения.
В результате получается высоковольтный-выпрямитель, подходящий для:
* Высокочастотные-источники питания.
* Схемы инверторов высокого-напряжения.
* Высокочастотные-трансформаторы.
* Схемы зарядки конденсаторов
* Высоковольтные-источники питания постоянного тока.
* Промышленное радиочастотное оборудование
* Электростатические источники питания
* Высоковольтное испытательное-оборудование.
Конструкция выпрямительного диода высокого напряжения
В серии RT05 используется конструкция с осевыми-выводными диодами, что делает ее подходящей для сборки печатных плат со сквозными-отверстиями, проводки "точка-{3}}--точка" и сборки модулей высокого-напряжения.
Компактный осевой пакет обеспечивает несколько практических преимуществ:
Осевые выводы
--Удобен для монтажа на печатной плате через отверстия и высоковольтной проводки.
Компактный корпус высокого-напряжения
--Подходит для конструкций, в которых необходимо тщательно контролировать пространство печатной платы и изоляционное расстояние.
Инкапсуляция высокого-напряжения
Инкапсулированная структура обеспечивает электрическую изоляцию и механическую защиту полупроводникового перехода.
Несколько размеров выводов
В разных моделях используются корпуса разной длины и диаметра выводов, что позволяет разработчикам выбрать корпус, соответствующий их требованиям сборки.
Типичные применения
1. Источники питания высокого напряжения
Высоковольтные выпрямительные диоды RT05 можно использовать на этапе вторичного выпрямления источников питания высокого-напряжения.
Типичные области применения включают в себя:
* Высоковольтные-источники питания постоянного тока.
* Трансформаторные выпрямители
* Источники зарядки конденсаторов
* Лабораторные источники высокого-напряжения.
* Промышленные системы преобразования энергии
2. Высокочастотные-источники питания
Благодаря быстрому восстановлению некоторые модели RT05 подходят для высокочастотного-выпрямления.
Приложения включают в себя:
* Высокочастотные-трансформаторы.
* Импульсные источники питания
* Резонансные источники питания
* Высокочастотное-нагревательное оборудование.
* Радиочастотное силовое оборудование
* Высокочастотные-промышленные машины.
3. Электростатическое оборудование
Выпрямительные диоды высокого-выпрямления обычно требуются в цепях, генерирующих постоянный-постоянный ток высокого напряжения для электростатического оборудования.
Потенциальные приложения включают в себя:
* Электростатические осадители
* Системы электростатического распыления
* Электростатические генераторы
* Пылеулавливающее оборудование.
* Промышленное оборудование для очистки воздуха.
4. Зарядка конденсатора
Серию RT05 можно использовать для цепей зарядки и выпрямления высоковольтных конденсаторов, где номинальное напряжение и допустимый импульсный-ток выбраны соответствующим образом.
Типичные области применения включают в себя:
* Импульсные источники питания
* Системы хранения энергии
* Высоковольтные-зарядные устройства для конденсаторов.
* Схемы умножителя напряжения
* Генераторы импульсов высокого-напряжения.
5. Испытательное и лабораторное оборудование высокого напряжения
Диапазон напряжения 8–20 кВ делает эту серию подходящей для различных высоковольтных лабораторных и промышленных испытательных схем.
Приложения могут включать в себя:
* Высоковольтное испытательное-оборудование.
* Оборудование для испытания изоляции
* Научные инструменты
* Системы измерения высокого-напряжения.
* Исследования источников питания
Как выбрать правильный высоковольтный диод RT05
Выберите номинал VRRM в соответствии с максимальным обратным напряжением, возникающим на диоде.
Например:
* Система примерно 8 кВ → RT0508S
* Система примерно 10 кВ → 2CL510R
* Система примерно 12 кВ → 2CL512R
* Система примерно 15 кВ → RT0515
* Система примерно 16 кВ → 2CL516
* Система примерно 18 кВ → RT0518
* Система примерно 20 кВ → 2CLG0520
Фактический выбор должен включать достаточный расчетный запас для регулирования трансформатора, изменения нагрузки, переходных процессов переключения и других условий цепи.
Все перечисленные модели RT05 имеют средний номинальный прямой ток 50 мА-, но при проектировании следует учитывать фактический ток цепи, рабочий цикл, охлаждение и рабочую температуру.
Рейтинг IFSM различается в зависимости от модели.
Модели на 10 кВ и 12 кВ, перечисленные в таблице, обеспечивают пиковый прямой импульсный ток до 5 А, тогда как некоторые другие модели рассчитаны на ток 3 А.
Для высокочастотных-цепей Trr особенно важен.
Для большинства моделей в предоставленной таблице RT05 указано значение 0,1 мкс/100 нс, а для 2CL512R — 0,15 мкс/150 нс.
Перед проектированием печатной платы или модуля высокого-напряжения подтвердите диаметр корпуса, длину корпуса и диаметр вывода.
OEM и индивидуальные решения для высоковольтных диодов
Мы можем предоставить индивидуальные диодные решения в соответствии с требованиями применения.
Кастомизация может включать в себя:
* Номинальное обратное напряжение
* Форвардный текущий рейтинг
* Обратное время восстановления
* Возможность импульсного тока
* Требования к прямому напряжению
* Размеры упаковки
* Диаметр вывода
* Длина вывода
* Электрические характеристики
* Маркировка продукции
* Упаковка
* Требования OEM/ODM
Если для вашего приложения требуется напряжение или ток, выходящие за пределы стандартного диапазона RT05, свяжитесь с нашей технической командой для получения индивидуального-выпрямительного решения для высокого напряжения.
Качество и надежность
Для высоковольтных полупроводниковых компонентов решающее значение имеют стабильные электрические характеристики и постоянные характеристики изоляции.
Серия RT05 предназначена для применений, требующих:
* Стабильная возможность блокировки высокого-напряжения.
* Надежное прямое исправление
* Контролируемый обратный ток утечки
* Быстрое восстановление переключения
* Высокая устойчивость к перенапряжениям
* Компактная осевая упаковка
* Долгосрочная-промышленная эксплуатация.
Фактическая производительность зависит от топологии схемы, тепловых условий, метода монтажа, рабочей частоты и приложенного напряжения.
Часто задаваемые вопросы — высоковольтные диоды серии RT05
Вопрос: Что такое высоковольтный диод RT05?
О: Серия RT05 представляет собой семейство выпрямительных диодов с осевыми-выводами и быстрым-восстановлением высокого-напряжения, рассчитанное на напряжение от 8 кВ до 20 кВ и ток 50 мА. Отдельные модели обеспечивают время обратного восстановления примерно 100 нс, что делает их пригодными для источников питания высокого-напряжения, высокочастотного выпрямления, зарядки конденсаторов, электростатического оборудования и промышленных систем высокого-напряжения.
Вопрос: Какой диод RT05 подходит для напряжения 20 кВ?
О: Для приложений, требующих повторяющегося пикового обратного напряжения до 20 кВ, 2CLG0520 — это модель 20 кВ/50 мА, указанная в спецификации серии RT05. Максимальное прямое напряжение составляет 45 В, максимальный обратный ток утечки — 2 мкА, а максимальное время обратного восстановления — 0,1 мкс при указанных условиях испытаний.
Вопрос: Подходят ли высоковольтные диоды RT05 для высокочастотных источников питания-?
О: Некоторые модели RT05 с классом обратного восстановления 100 нс-подходят для высокочастотного-высокочастотного-выпрямления напряжения. Окончательный выбор должен учитывать рабочую частоту, форму волны напряжения, импульсный ток, температурные условия и полную топологию коммутации.
Вопрос: Можно ли использовать эти диоды в схемах умножителей напряжения?
О: Да, при условии, что напряжение, ток, частота, условия перенапряжения и требования к изоляции соответствуют техническим характеристикам выбранного диода. Их можно использовать в подходящих архитектурах-выпрямителей напряжения и-умножителей напряжения.
Вопрос: Могу ли я запросить индивидуальный высоковольтный-диод?
А: Да. Пользовательские электрические параметры, размеры корпуса, конфигурации выводов и другие требования OEM могут обсуждаться в соответствии с потребностями применения.
Свяжитесь с нами для получения технических характеристик, образцов, оптовых цен, настройки OEM/ODM и поддержки приложений.
